Параметры | АКИП-76824E |
Канал вертикального отклонения (Аналоговые каналы) | |
Число входных каналов | 8 |
Полоса пропускания (-3 дБ) | 0…500 МГц (ограничение ПП 20 МГц) |
Коэффициент отклонения (К откл.) | 1 МОм: 10, 20, 50, 100, 200, 500 мВ/дел, 1, 2, 5, 10, 20 В/дел 50 Ом: 10 мВ/дел ….5 В/дел |
Вид входа | 1 МОм: открытый, закрытый (DC/ AC); 50 Ом: открытый (DC) |
Погрешность установки Коткл. | ± 0,5 % |
Время нарастания, не более | < 850 пс |
Входное сопротивление | 1 МОм/ 12 пФ; 50 Ом |
Максимальная входное напряжение | 1 МОм: ±100 В (DC+ACпик) до 10 кГц; 50 Ом: 5,5 Вскз |
Тип входных коннекторов | BNC (обновленный тип с контактной площадкой) |
Канал вертикального отклонения (Цифровые каналы с опцией TA369) | |
Число каналов | 16 (2 порта по 8 каналов каждый) |
Входной разъем | Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм |
Максимальная входная частота | 500 МГц |
Минимальный временной интервал | 1 нс |
Входной импеданс | 101 кОм (± 1%) / 3,5 ± 0,5 пФ |
Пороговый уровень | TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В) |
Погрешность установки порога | ± 100 мВ + 3% |
Диапазон входящего напряжения | ± 8 В (с шагом 5 мВ) |
Максимальное входное напряжение | ± 40 В до 10 МГц (линейно), ± 5 В до 500 МГц |
Канал горизонтального отклонения | |
Коэффициент развертки (К разв.) | 1 нс…5000 с/дел |
Погрешность установки К разв. | ± 2 ppm (± 0,0002 %) |
Режимы работы | Основной, ZOOM окно, X-Y |
Выборка АЦП | Одновременно по всем активным каналам (аналоговым и цифровым) |
Синхронизация | |
Источники синхросигнала | Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O), цифровые входы (опция логирования пробника TA369) |
Условия запуска развертки (Аналоговые каналы) | Фронт, окно, по длит. имп, по длит. в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналог. / цифр.кан) |
Условия запуска развертки (Цифровые каналы - с опцией MSO) | Фронт, по длит. имп, отложенная, по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369. |
Режим запуска | Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегмент. развертка), без синхронизации |
Уровень запуска | В полном диапазоне входного напряжения |
Межсегментное время (rapid) | |
Максимальная скорость захвата осциллограмм (обновления) | 10.000 осц./ 3 мс для PicoScope6; 2.000.000 осц./ 0,6 мс для пакета PicoSDK |
Вход внешнего ОГ (EXT REF IN) | |
Частота | 10 МГц |
Входная амплитуда | 0,2 …3,3 В п-п |
Входящий импеданс | Hi-Z (вх AC), > 1 кОм при f 10 МГц |
Тип коннектора | BNC (на задней панели) |
Максимальное входное напряжение | ± 5 Впик (защита от перегрузки) |
Аналого-цифровое преобразование | |
Разрешение по вертикали (в режиме реального времени) |
8 / 10 / 12 бит (FlexRes) |
Увеличение разрешения | до 4 бит (в режиме ERES - программно) |
Максимальная частота дискретизации * (однократный сигнал) - реж. «8 бит» | 5 ГГц (в 2-х канальном/ 2 MSO - при объед. вх. ABCD и EFGH); 2,5 ГГц (в 4-х канальном/ 2 MSO - при объед. вх. AВ или CD, EF или GH); 1,25 ГГц (в 8-и канальном режиме/ 2 MSO); 625 МГц - в других комбинациях каналов (аналог. и цифр.) |
Максимальная частота дискретизации * (однократный сигнал) - реж. «10 бит» | до 5 ГГц (1 кан. реж/ 1 MSO - при объед. ABCD и EFGH); 2,5 ГГц (2-х кан./ 2 MSO – не доступно при объед. AВ, CD, EF, GH) 1,25 ГГц (4-х кан/ 2 MSO) 625 МГц (8-и кан. режиме /2 MSO) 312,5 МГц – в других комбинациях каналов |
Максимальная частота дискретизации * (однократный сигнал) - реж. «12 бит» | 1,25 ГГц (при объед. ABCD и/или EFGH и активации 1 порта MSO) |
Максимальная частота дискретизации (USB stream – софт PicoScope6) |
~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК) |
Максимальная частота дискретизации (USB stream – софт PicoSDK) |
~312 МГц по USB3.0 («8 бит») ~156 МГц по USB3.0 («10/ 12 бит») |
Делится между активными каналами (определяется ПК) | |
Длина памяти при сборе данных (делится между активными каналами) |
4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальная однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK |
Длина памяти непрерывной оцифровки (режим USB stream) | 100 МБ для PicoScope6. Использование буферизации для PicoSDK (в случае переполнения памяти устройства), при этом нет ограничений на общую продолжительность захвата |
Буфер памяти (Число сегментов) | 10.000 для PicoScope6; 2.000.000 для пакета PicoSDK |
Интерполяция | Линейная, Sin (X)/ х |
Режимы отображения данных | Выборка, послесвечение (цвет/ яркость), цифровой самописец (Roll) |
Курс измерения | |
Функции | DU; DT; 1/DT |
Автоматическое измерение (Осциллограф) | |
По вертикали | Пик-пик, амплитуда, ср.квадратическое (RMS), TRMS, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее DC, выбросы на вершине и в паузе |
По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
Автоматическое измерение (Анализатор спектра) | |
Параметры | Пик-частота, Пик-амплитуда, усред. амплитуда, полная мощность, THD%, THDdB, THD+N, SFDR, SINAD, SNR, IMD |
Статистика | Максимальное, минимальное, среднее, СКО (Stand. Dev) |
Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty, highpass, lowpass, bandpass, bandstop |
Анализатор спектра | |
Операторы | Любой вх. кан. (от A до H), опорная осциллогр.(Ref), время (T), число-π(пи), 1D0 …2D7 (цифр. каналы), константы |
Диапазон входных частот | 0…500 МГц |
Индикация спектрограммы | Амплитуда, среднее значение, удержание пика |
Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
Глубина БПФ | 128…1.048.576 точек (1 М) |
Функциональный генератор | |
Формы выходных сигналов | Синус, меандр, треугольник, пила (нараст/ спад), постоянное напряжение (DC), гауссовский, полусинус, sinc |
Диапазон частот | 100 мкГц … 50 МГц (синус/ прямоуг.), 100 мкГц…1 МГц – другие формы |
Разрешение ЦАП | 14 бит |
Режимы и функции | ГКЧ (sweep), псевдослучайная последовательность (PRBS/ до 50 Мб/с), |
Выходной уровень | 50 мВ …±5 В (без нагр./ХХ); ±2,5 В (на нагр. 50 Ом) |
Погрешность установки | ± 0,5% |
Генератор сигналов произвольной формы - AWG | |
Диапазон частот | 0,03 Гц … 100 МГц (с фильтрацией до 50 МГц) |
Скорость выборки ЦАП | < 1 выб/с …200 Мвыб/с |
Длина памяти СПФ | 40 К точек |
Стандартные вых. сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS) |
Разрешение ЦАП | 14 бит |
Выходной уровень | 50 мВ … 2,5 В (на нагр. 50 Ом), погрешность уст. 0,5% |
Диапазон постоянного смещения | ± 1 В |
Калибратор | |
Частота и форма | 1 кГц/ меандр (для калибровки пробников) |
Амплитуда | 2 Впик-пик, |
Выходной импеданс | 600 Ом (защита выхода ± 5В (AC+DC)) |
Декодирование последовательных данных | |
Скорость передачи данных | 10 кб/с … 1 Мб/с |
Пороговый уровень | Настраиваемый (Авто или ручной) |
Формат данных (протоколы) | 1-Wire, ARINC 429, BroadR-Reach, CAN & CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1, Manchester, Modbus |
Допусковой контроль | |
Горизонтальное разрешение | 1000 … 10000 точек |
Статистика (Годен/ Не годен) | В допуске, не в допуске, общее количество тестов (total) |
Общие данные | |
Рабочие условия | 0…+40°С; относительная влажность 85% (хранение -20..+60°С) |
Источник питания | 12В ±5%, Максимально потребляемый ток 7 А (сетевой адаптер PS016 AC/DC ~220В) |
Интерфейс связи с ПК | USB 3.0 (совместимый с USB 2.0/1.1), коннектор B типа |
Габаритные размеры | 245 × 192 ×61 мм |
Масса | 2,2 кг (только осциллограф) |
* - в зависимости от числа активированных аналоговых каналов.
№ | Наименование | Количество |

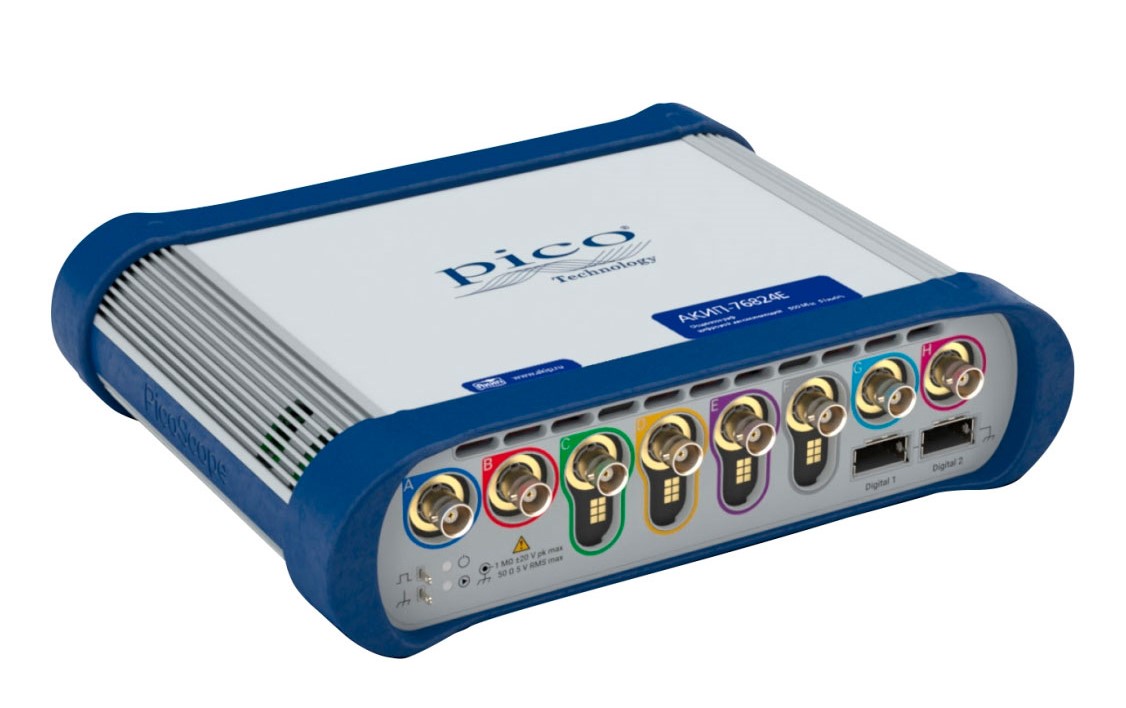

1 | Осциллограф АКИП-76824E | 1 |
2 | Пробник P2056 500 МГц/ х10 | 4 |
3 | Кабель USB 3.0 | 1 |
4 | Адаптер питания | 1 |
5 | Футляр-кейс | 1 |
6 | ПО на CD-диске | 1 |
7 | Руководство по эксплуатации на CD-диске | 1 |
Артикул: | Фото: | Наименование: | Цена: | ||
1. | 101790 | ![]() | TA369 — модуль MSO | 140 226 Р |
