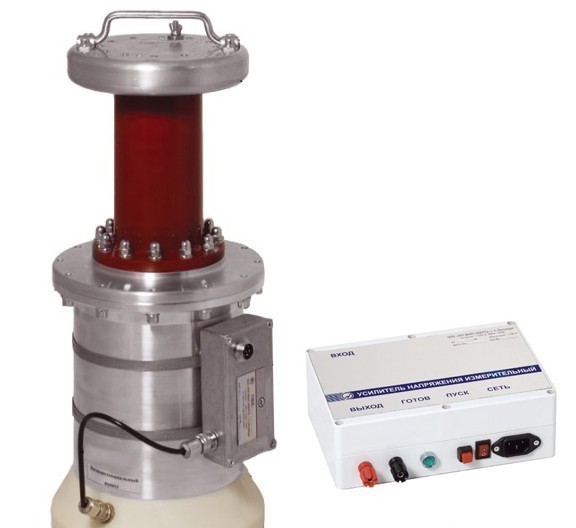

ПВЕ-10-2 состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН.
Для междуфазного включения (6... 35 кВ) используются два ПП и блок дифференциального измерительного усилителя напряжения УИНД с двумя входами.
Высокое первичное напряжение подключается к высоковольтному электроду конденсатора. Переменный ток с конденсатора поступает на вход преобразователя ток-напряжение ПТН. Переменное напряжение с выхода ПТН поступает на быстродействующий усилитель напряжения, который повышает напряжение до номинального вторичного. Питание на ПТН поступает от усилителя УИН. ПВЕ в настройках не нуждается.
Технические характеристики преобразователя напряжения измерительного высоковольтного емкостного масштабного ПВЕ-10-2:
Параметр |
Значение |
Диапазоны основных погрешностей измерения |
Номинальное первичное напряжение, кВ |
6, 10 |
Номинальное вторичное напряжение, В |
100 |
Пределы допускаемой основной погрешности измерений |
Класс точности 0,1 |
Напряжения, % |
±0,1 |
Угловой, мин |
±5 |
Класс точности 0,05 |
Напряжения, % |
±0,05 |
Угловой, мин |
±3 |
Диапазон измерения входного напряжения |
от 40 до 120 % от номинального |
Дополнительная температурная погрешность в рабочих условиях применения |
не превышает 100 % от основной погрешности |
Технические характеристики УИН (УИНД) |
Габариты УИН (высота х ширина х глубина), мм |
(80 х 185 х 225) ±5 |
Масса УИН, кг, не более |
1,5 |
Сопротивление нагрузки, не менее, кОм |
100 |
Емкость нагрузки, не более, нФ |
5,0 |
Потребляемая мощность (от сети), В·А, не более |
10 |
Технические характеристики ПП |
Номинальное первичное напряжение, кВ |
10 |
Испытательное напряжение в течение 1 мин, кВ |
22 |
Избыточное давление заполне ния газом SF6, МПа |
номинальное |
0,1 |
минимальное |
0,0 |
Габариты конденсатора (высота х диаметр), мм |
350 х 150 |
Масса, кг, не более |
4 |
Общие характеристики |
обеспечивает технические характеристики по истечении времени установления рабочего режима |
составляющего не менее 30 мин |
Время непрерывной работы |
не более 4 часов с перерывом не менее 1 часа |
Среднее время наработки на отказ, T0 |
не менее 8000 час |
Средний срок службы, TСЛ |
не менее 10 лет |
Питание |
от сети переменного тока (220 ± 20) В, (50 ± 0,5) Гц, при коэффициенте несинусоидальности не более 5%, через кабель питания |
Условия эксплуатации |
Рабочий диапазон температур окружающего воздуха, °C |
от 5 до 35 |
Рабочая относительная влажность при температуре окружающего воздуха 30°C, не более, % |
90 |
Рабочий диапазон атмосферного давления, кПа |
70 – 106,7 |
Комплект поставки ПВЕ-10-2
№ |
Наименование |
Количество |
1 |
Блок первичного преобразователя ПП |
2 |
2 |
Блок усилителя УИНД |
2 |
3 |
Кабель измерительный К2 |
2 |
4 |
Кабель РК |
2 |
5 |
Руководство по эксплуатации |
1 |
6 |
Методика поверки |
1 |
7 |
Ящик упаковочный |
1 |
8 |
Кабель некоронирующий (или изолированный) высоковольтный К4 |
1 |
