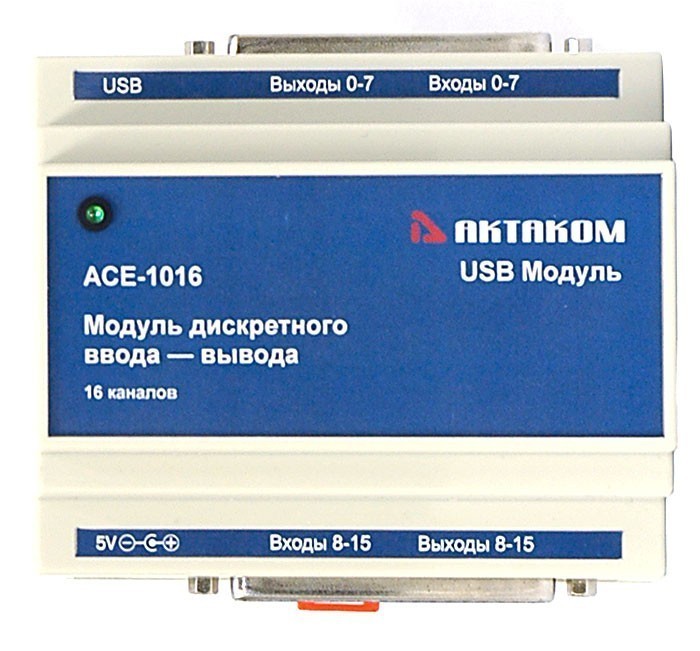

АСЕ-1016 — модуль дискретного ввода-вывода

Модуль дискретного ввода-вывода позволяет организовать 16-ти канальный обмен данными между IBM-PC и любым устройством, имеющим цифровой вход/выход TTL-уровня. Используя модуль АСЕ-1016 можно отслеживать логическое состояние 16-ти датчиков и управлять исполнительными устройствами. Выходы модуля реализованы на быстродействующих МОП-реле с временем срабатывания/отпускания менее 1 мс.

• Программа ручного управления модулем, с журналом событий (ведения протокола событий прибора в текстовой форме), работает в обычной среде Windows;
• Библиотека инструмента с соответствующим функциональным деревом. Файлы: ACE1016_32.dll, ACE1016.h и ACE1016.fp. Библиотека может быть использована в любой среде программирования без дополнительных драйверов National Instruments, необходимо только установить драйвер AKTAKOM USB Lab и его библиотеку aunusb.dll. К библиотеке также прилагается файл справки, дублирующий справочную информацию из функционального дерева. Все остальные части программного обеспечения используют эту библиотеку;
• Палитра функций (ACE1016.llb), структура меню (ACE1016_xx.mnu) и пример инструмента (ACE1016 example.vi) для LabVIEW. Позволяют использовать коммутатор в среде графического программирования LabVIEW. Пример инструмента реализует только базовые возможности прибора (идентификация, чтение состояния и управление выходами).

• Управление и контроль;
• Лабораторные системы автоматизации;
• Тестовые системы;
• Системы промышленной автоматизации.

• Технические характеристики модуля АСЕ-1016:

  Параметр	Значения
  Количество каналов ввода	16 каналов
  Количество каналов вывода	16 каналов
  Разъемы	DB37 гнездо
  Параметры входа
  Входное сопротивление	1,2 кОм
  Тип оптрона	H11AA814A
  Входное напряжение
  Логический 0	0...4,5 В
  Логический 1	4,5...24 В
  Параметры выхода
  Максимальный коммутируемый ток, переменный	250 В / 130 мА
  Время включения	0,7 мс
  Время выключения	0,1 мс
  Интерфейс	USB 1.1
  Разъем интерфейса	Тип Б
  Программное обеспечение	Библиотеки и драйверы для Windows 2000/XP, LabVIEW, виртуальная панель "ручного" управления
  Питание (В/мА)	5 В / 380 мА
  Габаритные размеры (ширина х высота х глубина)	107 х 59 х 88 мм
  Масса	250 г
  Условия эксплуатации (°С, влажность)	0...+ 60 °С, 0...90 %
