Комплект ВИК "Транснефть"

Комплект ВИК "Транснефть" комплектуется измерительным инструментом перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО "ТРАНСНЕФТЬ" допускаются средства измерения прошедшие метрологическую поверку или калибровку. Средства измерения из норматива внесенные в Госреестр средств измерения поставляется со свидетельством о поверке. СИ не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке собственной метрологической службы.

В таблице приводится комплектность набора ВИК, фото комплектующих и копии документов о метрологической аттестации.

Набор ВИК	Фото
Лупа измерительная с подсветкой L30. Длина шкалы 20 мм
Штангенциркуль ЩЦ-1-125-0.1
Универсальный шаблон сварщика УШС-3
Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм
Набор радиусов №1. Диапазон 1-6 мм
Набор радиусов №3. Диапазон 7-25 мм
Линейка измерительная 30 см
Рулетка измерительная 5м
Угольник УП 160х100 к2
Образцы шероховатости ШП Rz 20, 40, 60, 80
Люксметр ТКА-Люкс или ТКА-ПКМ (31)
Дополнительные принадлежности, входящие в комплект
Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме.
Лупа просмотровая ЛПП1-7х
Лупа просмотровая с подсветкой
Маркер по металлу
Мел термостойкий 127 х 12 х 4 мм (ДхШхВ)
Фонарь светодиодный 800 люмен (обзор на Youtube)
Зеркало телескопическое "Эксперт"
Блокнот и авторучка
Паспорт
Сертификат о калибровке или свидетельство о поверке (зависит от набора)
РД 03-606-03 Инструкция по ВИК

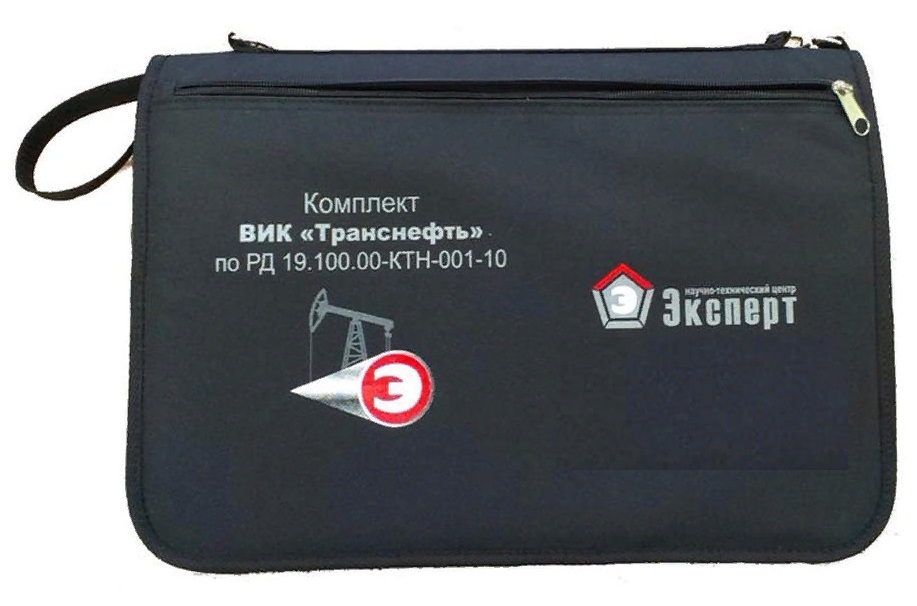

Упаковочная сумка

Наборы поставляются в фирменной сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю. Вес стандартного набора – 2кг, габариты 37х26х5см. По заявке, наборы могут быть укомплектованы любым дополнительным оборудованием.
