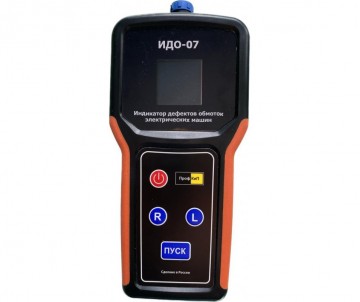

ПрофКиП ИДО-07 Индикатор Дефектов Обмоток Электрических Машин

ПрофКиП ИДО-07 Индикатор Дефектов Обмоток Электрических Машин
Артикул: ep-4809-28117
Бренд: ПрофКИП
Назначение индикатора дефектов обмоток электрических машин ПрофКиП ИДО-07:

Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-07 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:
• междувитковых замыканий;
• междувитковых замыканий в катушках, уложенных в пазы
• обрыва фазы;
• неправильного соединения фаз в трехфазных обмотках;
• неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины с номинальным напряжением обмотки от
 0 до 500 В.
Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).

Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-07 украинского производства.

Основные контролируемые параметры и технические характеристики индикатора дефектов обмоток электрических машин ПрофКиП ИДО-07:

Контролируемые параметры:при проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз; коэффициент несимметрии фазных токов (Кн)
при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий; ток в проверяемой катушке
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции(Rи)
контролируемый диапазон Кн, %   0-99
контролируемый порог Rи, МОм 0.5
выходное постоянное напряжение при измерении Rи, В       500 ±10
величина Кн при замыкании одного витка в фазе, %, не менее 10
Питание   автономное или от внешнего блока питания
- напряжение питания внешнего источника, В   5±1
- напряжение питания встроенного аккумулятора, В  3,7
- емкость, мАч 3 400
Рабочее положение произвольное
Автоотключение 5 мин
Индикация цифровая (OLED дисплей)
Габаритные размеры 215х110х35
Масса (не более), кг 0.35
Комплект поставки индикатора дефектов обмоток электрических машин ПрофКиП ИДО-07:
1. Индикатор дефектов обмоток электрических машин (ПрофКиП ИДО-07) – 1 шт.
2. Кабель соединительный – 1 шт.
3. Провод соединительный – 2 шт.
4. Датчик индукционный – 1шт
5. Блок питания 5В – 1 шт.
6. Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.
7. Руководство по эксплуатации.
8. Футляр.
