Корреляционный течеискатель Искор-219

Корреляционный течеискатель Искор-219
Артикул: 759028
Модель: Искор-219
Бренд: ТЕХНО АС
Артикул производителя: 00-00009057
Цена:
634 716 Р
Доступен для заказа
Добавить к сравнению

Комплект корреляционно-акустический с двумя радиоканалами, графической индикацией оси коммуникации и цифровой глубины залегания.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Продуктопроводы

Назначение

  • Определение корреляционным методом местоположения утечек из трубопроводов.
  • Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
  • Уточнение местам утечки акустическим течеискателем.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции

  • Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
  • Поиск подземных коммуникаций (кабели, трубопроводы).
  • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
  • Поиск мест повреждения силовых кабелей индукционным и акустическими методами.

Основные преимущества

  • наличие радиоканалов;
  • высокая помехозащищенность;
  • оперативность и скорость расчетов;
  • ударозащищенные водонепроницаемые датчики;
  • малые габариты и вес;
  • высокая точность определения мест разгерметизации, удобство в эксплуатации;
  • возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания;
  • проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Характеристики корреляционного течеискателя Т10

ПараметрЗначение
Диапазоны (при скорости звука 1300 м/сек.) 100, 250, 500, 1000, 2000 м
Точность 0,1% от диапазона
Фильтр:
- верхних частот
- нижних частот
100, 300, 600 Гц, выключен
630, 1250, 2500 Гц, выключен
Дисплей графический, LCD, 320х240 точек
Рабочая температура -20 до +40°С
Электропитание 4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы
Время непрерывной работы (не менее) 5 ч
Зарядное устройство встроенное
Время заряда аккумуляторов не более 4 ч
Связь с ПК USB 1.1
Радиосвязь с внешним модулем 2,4 ГГц
Дальность радиосвязи (при использовании штатных антенн) до 200 м
Корпус IP42
Размеры 125х227х45 мм
Масса 1,0 кг

Характеристики трассопоискового приемника АП-019.1

ПараметрЗначение
Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта 100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью - автоматическое - для 2D отображения «Трасса»;
- полуавтоматическое или ручное (по выбору) - для «Графиков»;
- автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы автоматически в режиме «Трасса» 0...10 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала автоматически в режиме «Трасса» 0,001...9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры - параметры настройки и управления;
- 2D визуализация положения трассы относительно прибора;
- графики уровня сигнала с датчиков;
- глубина залегания трассы;
- ток сигнала
Звуковая индикация встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда после 30 минут
Диапазон температур эксплуатации / хранения -20…+60°С / -30…+60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,4 кг

Характеристики трассопоискового приемника АП-027М

ПараметрЭлектромагнитный трассо-дефектопоискАкустический трассо-дефектопоиск
Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ -
Встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Количество сохраняемых значений в памяти 30
Время непрерывной работы, не менее 20 часов
Диапазон эксплуатационных температур -20…+50ºС
Класс защиты IP54
Габаритные размеры 220x102x42 мм
Масса 0,46 кг

Характеристики трассировочного генератора АГ-114.1

ПараметрЗначение
Частоты генерируемого сигнала, Гц
Частота 1 512±0,25
Частота 2 1024±0,5
Частота 3 8192±4
Режимы генерации
Режим 1 непрерывный
Режим 2 импульсные посылки
Режим 3 импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3 100
Частота следования импульсов, Гц
Режим 2 1
Режим 3 2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт») 5±1,25
Мощность 2 («10 Вт») 10±2,5
Мощность 3 («20 Вт») 20±5
Допустимое сопротивление нагрузки, Ом любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт») 0,3…1000
Мощность 2 («10 Вт») 0,3…500
Мощность 3 («20 Вт») 0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию 36
Максимальное 72
Согласование с нагрузкой автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с 12
Допустимое внешнее напряжение питания, В 11...15
Источники питания
Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2
Сетевой блок 15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч 5
Габаритные размеры генератора, не более, мм 190х140х80
Вес генератора в чехле, не более, кг 2,5

Характеристики индукционной антенны ИЭМ-301.3

ПараметрЗначение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

Характеристики акустического датчика AD-257

ПараметрЗначение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95

Характеристики электромагнитного датчика EMD-257

ПараметрЗначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)

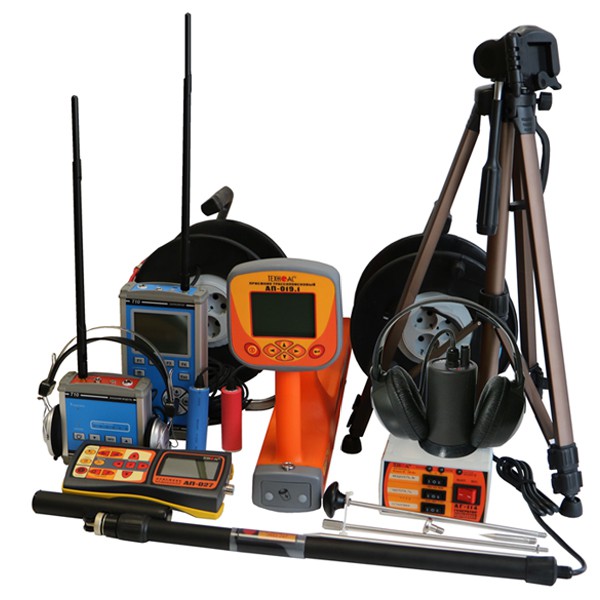

Комплектация корреляционного течеискателя Искор-219

№НаименованиеКоличество
1 Корреляционный течеискатель Т10 1 шт.
2 Внешний модуль Т10 1 шт.
3 Сетевой адаптер 12 В, 0.5 А 2 шт.
4 Наушники 2 шт.
5 Аккумуляторные батареи Ni-Mh типа «АА» 8 шт.
6 Датчик 2 шт.
7 Удлинитель сигнального провода на катушках (25 м) 2 шт.
8 Антенна 2 шт.
9 Штатив 1 шт.
10 Трассопоисковый приемник АП-019.1 1 шт.
11 Трассопоисковый приемник АП-027M 1 шт.
12 Генератор трассировочный АГ-114.1 1 шт.
13 Комплект акустического датчика AD-257 1 шт.
14 Электромагнитный датчик EMD-257 1 шт.
15 Индукционная антенна ИЭМ-301.3 1 шт.
16 Батарейки для приемника АП-019.1 4 шт.
17 Батарейки для приемника АП-027M (AA) 4 шт.
18 Источник питания AG114M.02.020 1 шт.
19 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 шт.
20 Кабель для подключения нагрузки АГ120.02.050 1 шт.
21 Контакт магнитный АГ120.02.090 2 шт.
22 Штырь заземления АГ110.02.004 2 шт.
23 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1 шт.
24 Держатель для приемника АП-027.00.010 1 шт.
25 Крестовая отвертка 1 шт.
27 Сумка для антенны ИЭМ-301.3 (чехол 53107) 1 шт.
27 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) 1 шт.
27 Сумка для генератора АГ-114.1 (чехол 53163) 1 шт.
27 Сумка для приемника (чехол 53212) 1 шт.
27 Сумка для комплекта (чехол 53183) 1 шт.
27 Сумка для корреляционного течеискателя 1 шт.
28 Руководство по эксплуатации 4 шт.
