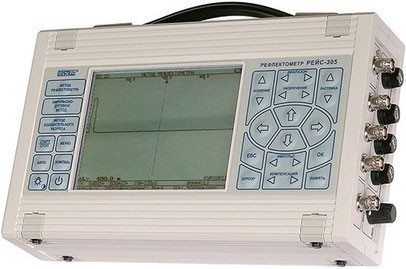

Рефлектометр является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых кабельных линиях.
РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:
По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как в этом случае два прибора РЕЙС-205 и РАЗРЯД-205 заменяются одним. Прибор позволяет реализовать все необходимые для силовых кабельных линий методы измерения. Приобретение прибора РЕЙС-305 дает не только экономическую выгоду, но существенное упрощение и ускорение проведения измерительных работ при определении мест повреждений силовых кабельных линий.
Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования (например: источника высокого напряжения, ударного генератора, устройства подключения в кабельной линии - для метода колебательного разряда, устройства формирования короткой дуги - для импульсно-дугового метода и некоторых других устройств.
Наличие метода рефлектометра позволяет использовать РЕЙС-305 для измерения не только силовых, но и любых других кабельных линий.
Метод импульсной рефлектометрии
Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.).
При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения.
В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.
Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей.
Этот метод ранее в отечественной технике использовался только в измерительном комплексе на основе прибора РЕЙС-205.
Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.
Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.
Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки. Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.
При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.
Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.
При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение.
Это позволяет при последующем включении прибора сразу войти в прежний режим.
В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.
Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса - она изменяется пропорционально установленному диапазону.
Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.
В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.
Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.).
Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.
Встроенный LCD-индикатор с подсветкой имеет большой экран и обеспечивает индикацию рефлектограмм и импульсных характеристик линии, их разности, всех параметров и измеряемых величин во всех режимах. На экране оператору выдаются также подсказки. При неправильных действиях выдается звуковой предупреждающий сигнал.
Возможность изменения выходного сопротивления рефлектометра РЕЙС-305 и цифровая индикация установленного выходного сопротивления обеспечивают дополнительные возможности прибора. Во-первых, это позволяет работать по методу импульсной рефлектометрии не только на силовых кабельных линиях, но и на связных, контрольных и т.д. Во-вторых, цифровая индикация позволяет оценить величину волнового сопротивления измеряемой линии. В-третьих, зная величину волнового сопротивления можно более правильно сравнить рефлектограммы.
Встроенная энергонезависимая память прибора РЕЙС-305 позволяет запоминать и хранить в памяти при включенном и выключенном питании рефлектограммы линии со всеми установленными параметрами системы и именами. При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.
Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.
Рефлектометр РЕЙС-305 может обмениваться информацией с компьютером по стандартному последовательному интерфейсу. Для удобства создания в компьютере "библиотеки" рефлектограмм и импульсных характеристик им присваиваются имена по аналогии с именами файлов в компьютере.
Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.
В комплект поставки рефлектометра РЕЙС-305 будет входить дискета с программой обмена информацией с компьютером.
Рефлектометр РЕЙС-305 позволяет создать встроенную таблицу коэффициентов укорочений измеряемых линий. Запись значений коэффициентов укорочений можно произвести по ранее наработанным данным, либо по результатам измерения коэффициента укорочения непосредственно прибором.
Поэтому коэффициент укорочения в приборе РЕЙС-305 может быть установлен или вручную или по встроенной таблице.
Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора. При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.
Возможность питания рефлектометра РЕЙС-305 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.
В рефлектометре РЕЙС-305 использованы широко распространенные аккумуляторы типа АА. Вместо аккумуляторов можно установить батареи типа АА.
| Параметр | Значение |
| Частота калибрационных меток | От 3998 до 4002 кГц |
| Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500) | 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 м |
| Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазоне 200 м (от конечного значения) | ±0,4% (на уостальных диапазонах ±0,2%) |
| Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения в диапазоне 200 м (от конечного значения) | ±0,8 % (в остальных диапазонах ±0,4 %) |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 7 с дискретностью установки коэффициента укорочения 0,001 |
| Отсчет расстояния | С помощью двух вертикальных курсоров - нулевого и измерительного |
| Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м | От 0 до 200 при максимальном значении растяжки 1; от 0 до 400 при максимальном значении растяжки 2; от 0 до 800 при максимальном значении растяжки 4; от 0 до 1600 при максимальном значении растяжки 8; от 0 до 3200 при максимальном значении растяжки 16; от 0 до 6400 при максимальном значении растяжки 32; от 0 до 12800 при максимальном значении растяжки 64; от 0 до 25600 при максимальном значении растяжки 128; от 0 до 51200 при максимальном значении растяжки 128 |
| Амплитуда зондирующего импульса | На нагрузке 50 Ом не менее 6,5 В (повышенная не менее 22 В) |
| Длительность зондирующего импульса | Регулируется от 20 нс до 25 мкс |
| Возможность включения импульса компенсации | На диапазонах от 1000 нс и выше |
| Амплитуда импульса компенсации | На нагрузке 50 Ом не менее 7 В. |
| Длительность импульса компенсации | От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 20 нс не нормируется) |
| Выходное сопротивление прибора | От 30 до 700 Ом |
| Перекрываемое прибором затухание | Не менее 80 дБ |
| Диапазон усиления | От -12 до 60 дБ |
| Память | Сохранение до 500 рефлектограмм, в том числе при отсутствии питании |
| Режимы при работе с памятью | Присвоение имени запоминаемой рефлектограмме до 32 символов; запоминание рефлектограмм с растяжкой; запоминание с усреднением до 255 рефлектограмм; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 250 коэффициентов укорочений |
| Режимы измерения | Нормальный - считывание и отображение текущей рефлектограммы одного из входов L1, L2, L3; сравнение - наложение двух рефлектограмм с любых двух входов или памяти и входа; разность – отображение разности двух рефлектограмм с любых двух входов или между памятью и входом; раздельный – отображение рефлектограммы канала L1-L2, L1-L3 |
| Способы запуска при использовании импульсно-дугового метода | Ожидание дуги – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала |
| Способы запуска при использовании метода колебательного разряда | Ожидание разряда – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала |
| Общие характеристики | |
| Отображение информации | Рефлектограммы и результаты их обработки - в графическом виде; режимы, параметры и информация - в алфавитно-цифровом и символьном видах |
| Обеспечение технических характеристик | Не более 2 минут по истечении времени установления рабочего режима |
| Прибор допускает непрерывную работу в рабочих условиях применения при сохранении своих технических характеристик в пределах норм | Течение времени не менее 8 ч при питании от внешнего источника постоянного тока |
| Прибор сохраняет свои технические характеристики при питании | От 10 гальванических элементов или аккумуляторов типа АА напряжением от 10,2 до 14 В; от источника постоянного тока напряжением от 11 до 15 В |
| Ток, потребляемый прибором от источника постоянного тока | Не более 0,5 А, при номинальном напряжении 12 В |
| Средняя наработка на отказ | Не менее 6000 ч |
| Гамма - процентный ресурс прибора | Не менее 10000 ч при g = 90 % |
| Габаритные размеры прибора | 275 х 166 х 70 мм |
| Масса прибора со встроенными элементами питания | Не более 2,5 кг |
| Масса прибора в потребительской таре |
Не более 5 кг |
| № | Наименование | Количество |
| 1 | Цифровой рефлектометр РЕЙС-305 | 1 |
| 2 | Кабель соединительный 2 м | 3 |
| 3 | Кабель синхронизации | 1 |
| 4 | Кабель поверки | 1 |
| 5 | Кабель присоединительный | 1 |
| 6 | Кабель питания 12 В | 1 |
| 7 | Универсальный блок питания-зарядки | 1 |
| 8 | Предохранитель ВП2Б-1 0,25 А 250 В | 4 |
| 9 | Предохранитель ВП2Б-1 1А 250 В | 1 |
| 10 | Сумка | 1 |
| 11 | Руководство по эксплуатации | 1 |
| 12 | Формуляр | 1 |
