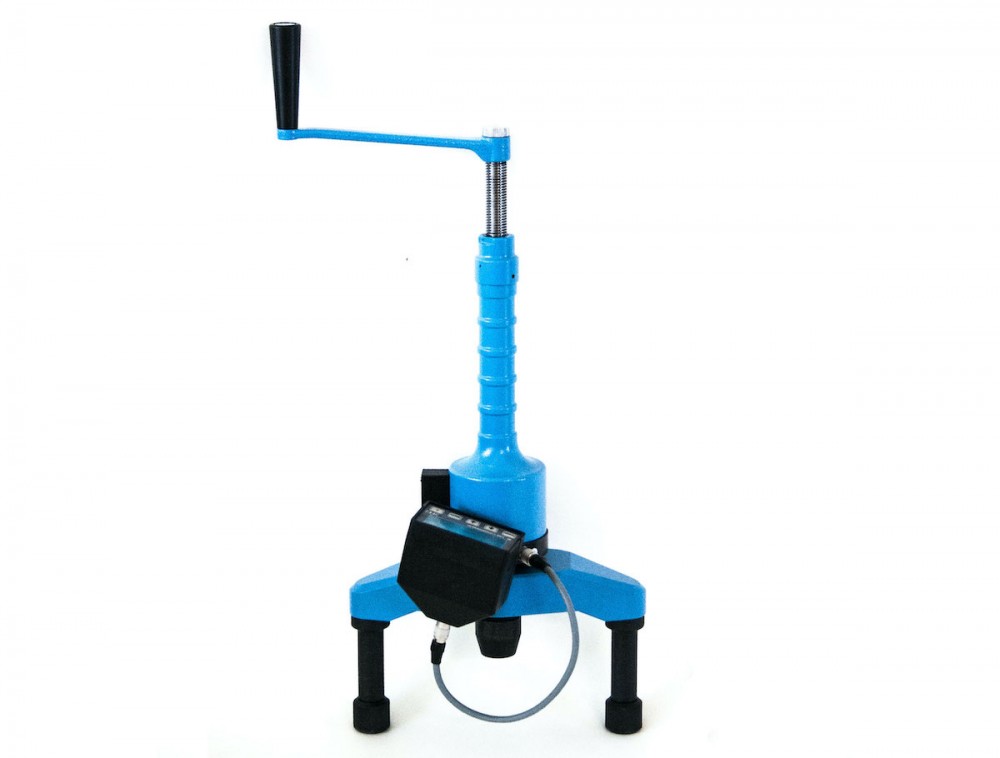

ПОС-60МГ4.П.2 измеритель прочности бетона

ПОС-60МГ4.П
ПОС-60МГ4.П
Артикул: 349053
Гарантия: 18 мес.
Госреестр РФ: 77107-19
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: Стройприбор
Цена:
210 000 Р
Доступен для заказа
Добавить к сравнению

Назначение измерителей прочности бетона ПОС-МГ4:

Приборы ПОС-МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.

Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).

Описание измерителей прочности бетона ПОС-МГ4:

Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.

С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.

Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).

Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.

Модификации измерителей прочности бетона ПОС-МГ4:

Существуют 5 модификаций измерителей прочности бетона ПОС-МГ4:

ПОС-60МГ4 СКОЛ.2 - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.

ПОС-60МГ4.О.2 - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.

ПОС-60МГ4.ОД.2 - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.

ПОС-60МГ4.П.1ПОС-60МГ4.П.2 - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).

ПОС-100МГ4.У.2 - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.

Конструктивно измерители ПОС-МГ4 выполнены в виде трех основных блоков:

  • электронного блока;
  • силовозбудителя;
  • опорной плиты на двух или трех опорах.

Варианты исполнения электронного блока:

  • 1 – электронный блок встроен в силовозбудитель;
  • 2 – электронный блок соединяется с силовозбудителем посредством кабеля с разъемом;
  • 3 – электронный блок соединяется с силовозбудителем посредством радиоканала.

Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.

Технические характеристики измерителя прочности бетона ПОС-60МГ4.П.2:

Параметр Значение
ПОС-60МГ4 СКОЛ.2 ПОС-60МГ4.О.2 ПОС-60МГ4.ОД.2 ПОС-60МГ4.П.2 ПОС-60МГ4.П.1 ПОС-100МГ4.У.2
3-х опорный 2-х опорный 3-х опорный 2-х опорный 3-х опорный 2-х опорный моноблок
Диапазон измерения прочности, МПа 5…100
Предельное усилие скалывания (вырыва), кН 5…60 7…100
Пределы допускаемой основной относительной погрешности измерения силы, %, не более ± 2
Тип анкерного устройства Тип II (Ø16х35 мм и Ø24х48 мм)
Габаритные размеры силовозбудителя с электронным блоком, мм, не более (В×Д×Ш) 520х290х200 650х290х200 650х290х200 520х290х200 660х230х200
Габаритные размеры силовозбудителя на раме «Скол», мм, не более (В×Д×Ш) 360x740x150 - - - -
Габаритные размеры в упаковке силовозбудителя с электронным блоком, мм 550х310х220 670х310х220 670х310х220 550х310х220 690х250х220
Габаритные размеры в упаковке рамы «Скол», мм 200х540x180 - - - -
Масса прибора, кг, не более 10,0 6,4 4,5 6,4 4,5 5,5 4,5 6,4
Масса рамы «Скол», кг, не более 3,0 - - - -
Масса в упаковке силовозбудителя и электронного блока, кг 11,9 12,7 10,8 12,7 10,8 11,9 10,8 12,7
Масса в упаковке рамы «Скол», кг 10,4 - - - -
Условия эксплуатации: температура окружающего воздуха,ºС от −20 до +50
Условия эксплуатации: относительная влажность воздуха, %, не более  95
Средний срок службы, лет 10
Средняя наработка на отказ, ч, не менее  5000
Средний срок службы, лет 10

Комплект поставки ПОС-60МГ4.П.2

Наименование Количество
1 Электронный блок 1
2 Силовозбудитель с опорной плитой 1
3 Тяга с микрометрической гайкой 1
4 Вилочный захват 1
5 Анкерное устройство ∅24 мм 1
6 Анкерное устройство ∅16 мм 2
7 Руководство по эксплуатации. Паспорт 1
8 Бур ∅16 мм 1
9 Бур ∅25 мм 1
10 Шлямбур ∅16 мм 1
11 Гаечный ключ 19 мм 1
12 Резиновая груша 1
13 Кабель USB/mini-USB для связи с ПК 1
14 USB-флеш-накопитель с программным обеспечением 1
15 Упаковочный кейс 1
